1ª PARTE - COZINHA DE UM CLIENTE

Pessoal, boa noite!!!

Eu gosto de fazer projetos, amo mesmo, é serio!!  E por tal motivo, um amigo meu que trabalha com móveis planejados me chamou para fazer este trabalho no novo apartamento de um parente dele. Esta é a primeira parte da cozinha.

O último armário a direita, é o da lavanderia, parece pequeno mas tem o espaço ideal para um lavanderia de apartamento.

Ainda é um projeto para 2017. Então ainda tem tempo para alterações, melhorias, mudança de leiaute, e afins. Não conheço nada de design de interiores, mas o pouquinho que aprendi sobre marcenaria e design de móveis, o projeto se mostrou simples e organizado (espaço para panelas, suprimentos e utensílios de cozinha.).

Espero que tenham gostado. Ah, sim... Fiz o projeto pelo SketchUp, ou seja, não conheço nada dele, pois sempre fiz projetos pelo Solidworks. Renderizei o mesmo utilizando o V-Ray mas não foi da forma que eu gostaria que ficasse (iluminação). Logo menos, eu estarei recolocando as imagens de renderizações com outro software que utilizo para esta atividade (Kerkythea).

Pessoal, eu deixo claro aqui, que é uma escolha minha utilizar o Kerkythea. Conheço profissionais (designers de interiores, projetistas moveleiros, arquitetos) que usam o V-ray

e seus trabalhos ficam sensacionais. É questão de gosto. Eu prefiro o Kerkythea.

Pessoal... Um forte abraço, bom fim de semana e sucesso a todos nós!!!

PROTÓTIPO DE UM AMASSADOR MANUAL DE LATAS DE ALUMÍNIO DE REFRIGERANTE

Pessoal, boa noite!

Este é o projeto do 4º semestre do curso de Engenharia de Produção Mecânica. Infelizmente não tenho outros arquivos deste. Ou seja, eu apenas fiz o projeto, montagem e cálculos. A parte de detalhamento ficou sob responsabilidade de outro integrante do grupo na época (2º sem 2013). Mais para frente faço um post sobre os drawings para afins de conhecimento.

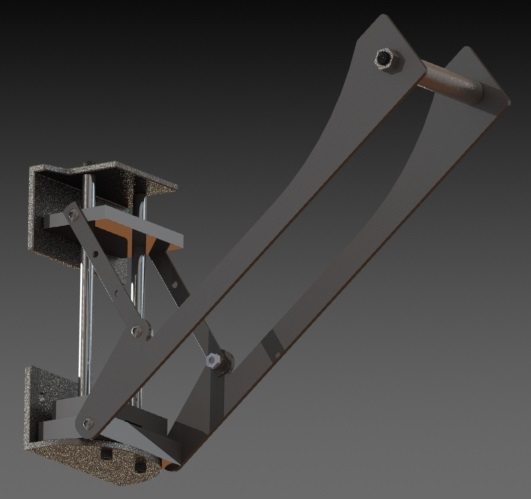

Neste protótipo, o diferencial era fazer um produto resistente a quedas, de fácil manuseamento, que pudesse ser fixado sobre uma superfície plana e/ou uma parede. Este foi criado com bases de ferro fundido (cantoneiras), chapas de alumínio (bases de apoio da lata, estruturas de prensagem e hastes cilíndricas), e sua alavanca de manejo, com aço 1045. Para os elementos de fixação foram utilizados parafusos Allen cabeça abaulada e cabeça cilíndrica, e porcas. As figuras a seguir ilustram o protótipo 3D.

Um projeto simples de ser dimensionado. Tive um respaldo do meu ex-sogro para que pudesse utilizar os recursos necessários em sua empresa, e assim fabricar (usinar) algumas peças e concluir o mesmo sem maiores problemas, além claro de suas orientações na fabricação de certas peças bem como no material a ser utilizado.

Foi fabricado com retalhos dos materiais supracitados, ficando super dimensionado. Logo, sua resistência era tamanha que foi testado pela banca de docentes amassando latas de molho de tomate (e com grande eficiência). Nas próximas figuras são ilustradas o modo de funcionamento do amassador.

Serviu como aprendizado o super dimensionamento (materiais utilizados), para que não se repetisse nos projetos seguintes, em questão de matéria prima, usinagem (busca por materiais mais leves, recicláveis), custos do material, tempo de projeto (início e fim) e prototipação.

Nos próximos posts farei a apresentação das folhas utilizadas para os drawings e consequente, o seu detalhamento.

Um forte abraço, ótimo fim de semana e sucesso a todos nós!!!
